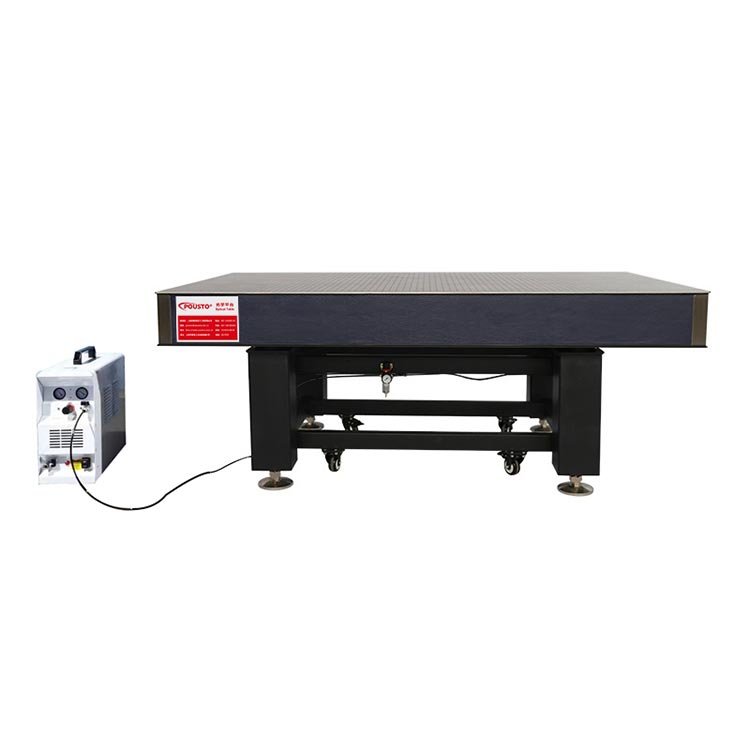

科研氣浮隔振光學平臺
PST-JM-K科研阻尼隔振光學平臺
佰斯特提供科研級氣浮隔振光學平臺PST-JM-K系列是一款高性能隔振光學平臺，隔振器采用超薄復合材料氣囊、帶附加擴散口的多小孔準層流阻尼技術，隔振性能優良，系統穩定。PST-JM-K系列光學平臺具有自動水平，自動充氣，噪聲低等特點。 應用于精密光學實驗、顯微成像、醫療生物、光路測試、光學測量、激光干涉、精密檢測，對振動具有較高的要求設備。
關鍵字：氣浮隔振平臺 氣浮光學平臺 光學平臺 氣浮臺
應用領域：
適合于現代光學、物理力學、激光電子、光通訊試驗及儀器搭載等領域應用
產品特點：
- 臺板采用蜂窩芯夾板結構，具有重量輕、高剛度、高阻尼等優點，上面板為1cr17優質高導磁不銹鋼，經精密研磨處理，表面平面度高。回旋打磨工藝清除毛邊，達到無反射、亞光效果，面板具有M6螺孔，易于固定光學元件。
- 高分子復合橡膠墊提供對高頻振動的隔振能力。
- 隔振支撐為優質鋼管焊接而成，整體堅固可靠，可選用安裝標準移動腳輪，方便在工作場所內移動。
- 獨特的水平調節機構，可以實現輕松水平調節的目的，穩定性能高。
技術參數：
- 平面度：< 0.05mm/m2
- 表面粗糙度：< 0.8μm
- 固有頻率；x方向：1Hz～1.5Hz???y方向：1Hz～1.5Hz
- 振幅：<1μm
- 固定螺孔：臺面布M6螺孔陣距25mm×25mm
產品型號
| 平臺型號 | 規格 | 支撐數量 | 面板厚度 | 臺面厚度 |
| PST-QF-K-06-06 | 600×600×800 | 4 | 6mm | 100mm |
| PST-QF-K-075-075 | 750×750×800 | 4 | 6mm | 100mm |
| PST-QF-K-09-06 | 900×600×800 | 4 | 6mm | 100mm |
| PST-QF-K-10-08 | 1000×800×800 | 4 | 6mm | 100mm |
| PST-QF-K-12-08 | 1200×800×800 | 4 | 6mm | 100mm |
| PST-QF-K-12-09 | 1200×900×800 | 4 | 6mm | 100mm |
| PST-QF-K-15-09 | 1500×900×800 | 4 | 6mm | 100mm |
| PST-QF-K-15-10 | 1500×1000×800 | 4 | 6mm | 200mm |
| PST-QF-K-16-10 | 1600×1000×800 | 4 | 6mm | 200mm |
| PST-QF-K-15-12 | 1500×1200×800 | 4 | 6mm | 200mm |
| PST-QF-K-18-10 | 1800×1000×800 | 4 | 6mm | 200mm |
| PST-QF-K-18-12 | 1800×1200×800 | 4 | 6mm | 200mm |
| PST-QF-K-20-10 | 2000×1000×800 | 4 | 6mm | 200mm |
| PST-QF-K-20-12 | 2000×1200×800 | 4 | 6mm | 200mm |
| PST-QF-K-24-12 | 2400×1200×800 | 4 | 6mm | 200mm |
| PST-QF-K-24-15 | 2400×1500×800 | 4 | 6mm | 200mm |
| PST-QF-K-30-10 | 3000×1000×800 | 6 | 6mm | 300mm |
| PST-QF-K-30-12 | 3000×1200×800 | 6 | 6mm | 300mm |
| PST-QF-K-30-15 | 3000×1500×800 | 6 | 6mm | 300mm |
| PST-QF-K-35-12 | 3500×1200×800 | 6 | 6mm | 300mm |
| PST-QF-K-35-15 | 3500×1500×800 | 6 | 6mm | 300mm |
| PST-QF-K-40-15 | 4000×1500×800 | 6 | 6mm | 300mm |
| PST-QF-K-45-15 | 4500×1500×800 | 6 | 6mm | 300mm |
| PST-QF-K-50-15 | 5000×1500×800 | 10 | 6mm | 300mm |
| PST-QF-K-60-15 | 6000×1500×800 | 12 | 8mm | 300mm |
